Broen, der blev væk

Broer

Ny bro i den tyske by Chemnitz er med sine 73 meter en af de største glasfiberbroer i Tyskland – og så er den designet til at kunne modstå de næste 100 års oversvømmelser uden særlige krav til vedligeholdelse.

Med adskillige store floder er sommeroversvømmelser meget almindelige i Centraleuropa. I Junioversvømmelserne 2013 gik det ud over den tyske by Chemnitz, tæt på den tjekkiske grænse. Her mistede man bl.a. fodgængerbroen i bydelen Einsiedel. Det kommer ikke til at ske med den nye bro, der er blevet designet til teoretisk at kunne modstå ikke mindre end de næste 100 års oversvømmelser. I projektet ønskede man samtidig en let konstruktion, der ressource- og energimæssigt også var optimeret.

”Det tekniske krav om en letvægtskonstruktion består i at designe og producere en løsning med en reduceret vægt men med større brugskvalitet”, Thomas Müller, diplomingeniør for City of Chemnitz.

Med en lavere vægt på den færdige løsning stilles der også lavere krav til såkaldte co-products, så som fundament. Der kan også spares på specialmaskiner til opførsel.

Klimaforandringer kalder på nye materialer

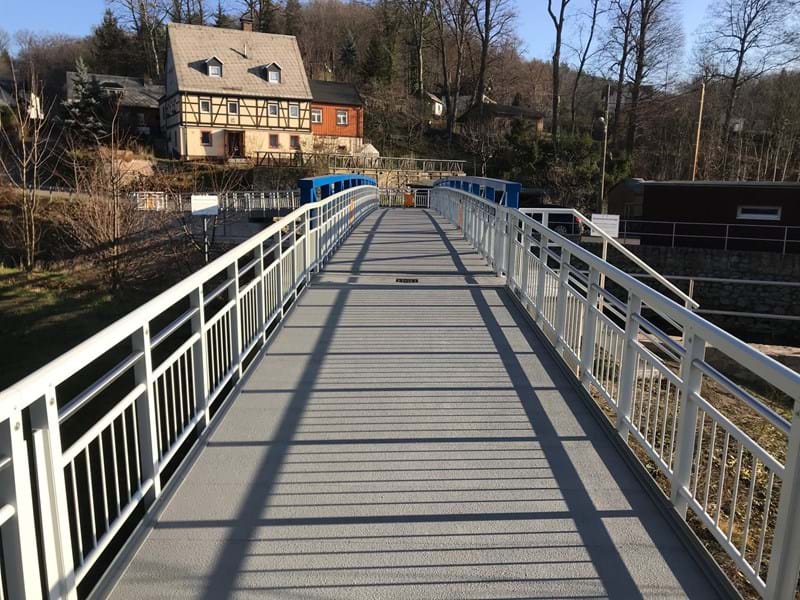

Broen er 73 meter og inkluderer en rampe, der skal sikre niveaufri adgang til af krydse floden Zwönitz. Ressourcemæssigt er broen også optimeret, idet glasfiberprofilerne er korrosionsfrie og ikke påvirkes af vejr og vind samt saltvand og UV. Med de holdbare glasfiberprofiler er der derfor udsigter til minimal vedligeholdelse og ingen dyre udskiftninger i broens levetid.

”Set i et livscyklus perspektiv er glasfiber et attraktivt valg, da det er meget stærkt og holdbart. Vores første bro er over 20 år gammel og tests har vist, at de mekaniske egenskaber er uforandrede. Til trods for at broen er kystnær, er fjernelse af graffiti, det eneste broen har haft behov for,” Christian Scholze, Technical Solution Manager hos Fiberline.

Læs hele casen med Fiberlines første bro, Fiberline-bro i Kolding.

Vigtig certificering letter arbejdet

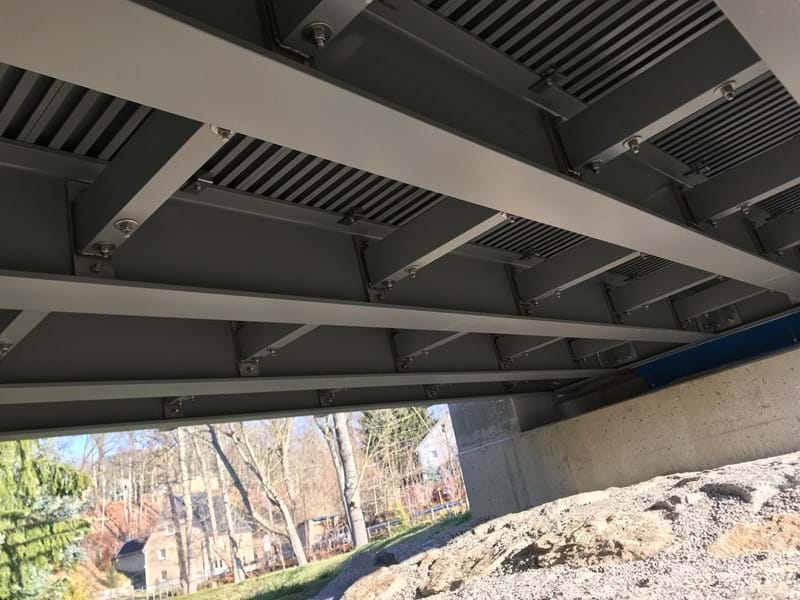

Broen består af fire glasfiberramper, der er designet med Fiberline konstruktionsprofiler og HD planker. Derudover er der også anvendt FBD300 planker, som er limet på en stålkonstruktion for at dække spændvidden over det bredeste stykke af floden. Valget faldt på Fiberlines produkter, der med vigtige certificeringer og ensartet høj kvalitet, gør godkendelse af designet nemmere.

”Alle Fiberlines strukturelle profiler og HD planker er DiBT-godkendt (tysk byggegodkendelse), hvilket betyder, at det ikke er nødvendigt at få en individuel byggegodkendelse. Den eneste godkendelse vi i princippet behøvede var til FBD 300 brodækket, som blev anvendt til hovedbroen. Men også her stillede Fiberline fuld dokumentation til rådighed, hvilket gjorde godkendelsen nem”, Franziska Pfalz, FIBER-TECH, der er underleverandør i projektet.

Fiberline har som nogle af de eneste en CE-mærkning for konstruktionsprofiler i glasfiber. Det gør godkendelse af byggeprojekter i hele EU nem.

En bro bygget til oversvømmelser

Udover de vigtige certificeringer var også behovet for rådgivning i løbet af processen afgørende i projektet. Arbejdet med glasfiber, der for mange stadig er et nyt materiale, kræver en anden tankegang både konstruktionsmæssigt og bearbejdningsmæssigt.

”Vi var i den heldige situation at samarbejde med University of Chemnitz og to af de mest kendte virksomheder indenfor netop denne type glasfiberkonstruktioner, nemlig Fiberline A/S og FIBER-TECH Construction GmbH”, Thomas Müller, City of Chemnitz.

I to produktionshaller i Chemnitz har FIBER-TECH CNC-bearbejdet, coatet, formonteret og derefter samlet de pultruderede glasfiberprofiler fra Fiberline i længder op til 12 m.

Hurtig opførsel til glæde for turister

Den nye brokonstruktion der forbinder bunden af dæmningen med hovedgaden, giver vandrere, designinteresserede og andre mulighed for at opleve en flod med forskellige strukturer. Samtidig er broen en moderne bygningskonstruktion i smuk forening med naturen.

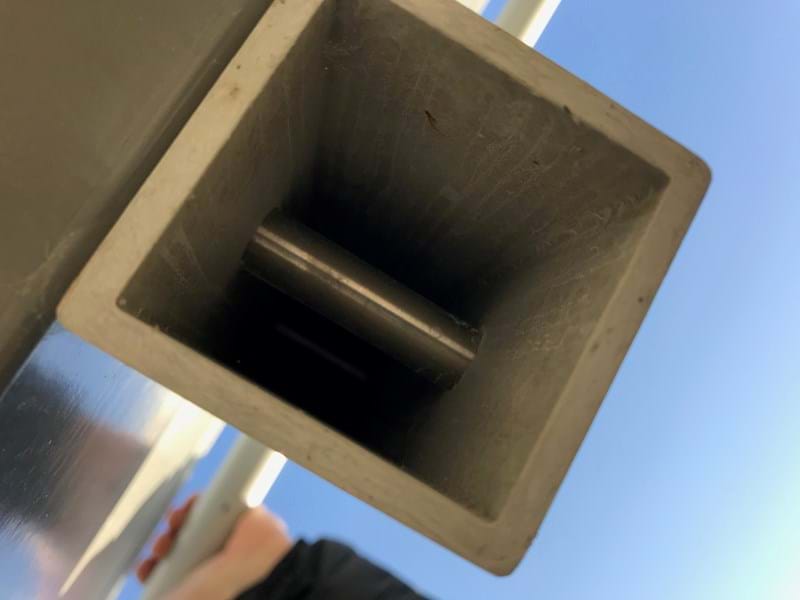

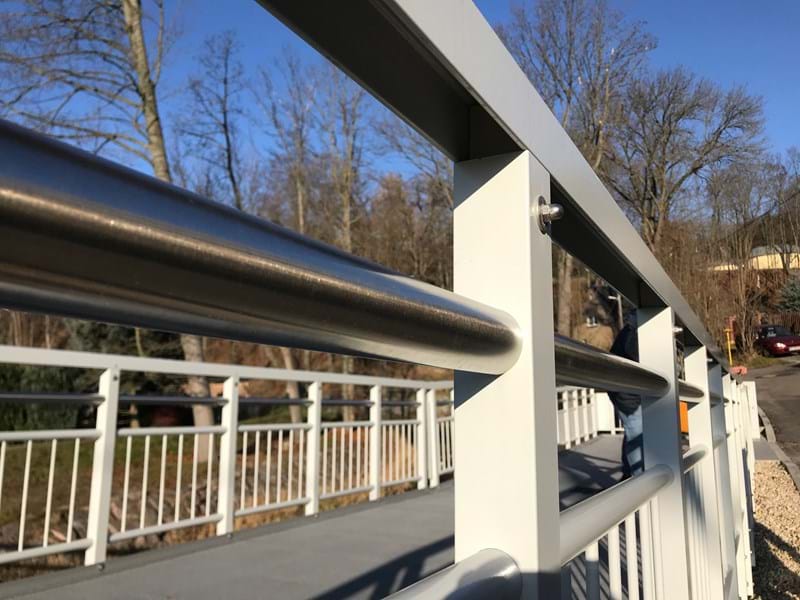

”Konstruktionen består af glasfibergitteriste, stålbjælker, glasfiberbrodæk og glasfibergelænder med 6 belyste rør. Med denne skabelse har byen Chemnitz erhvervet et helt unikt og individuelt brodesign med anerkendelsesværdi”, Franziska Pfalz, FIBER-TECH, projektleverandør

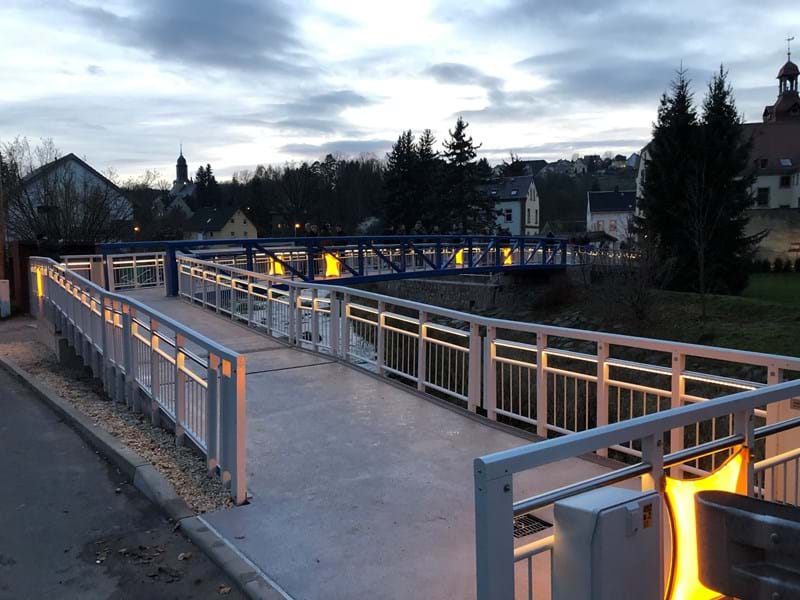

Broen er en del af byen plan for oversvømmelsesbeskyttelse og blev som planlagt færdig i november 2019. Byggeriet startede i september 2018 og efter blot 13 måneder stod den færdigmonteret med gelænder, tilslutninger, moderne LED-belysning og adgangsveje klar til offentligheden. Dette var resultatet af et tæt samarbejde mellem kommunen, de rådgivende ingeniører på opgaven samt den hurtige fremstillings- og montageproces som Fiberline og FIBER-TECH bød ind med.

Se video omkring nem bearbejdning her

De samlede omkostninger, inklusiv demontering af den ødelagte bro, alt tilslutningsarbejde, planlægning, inspektion og byggeri beløb sig til under 2 mio. EUR.
