73 metry długości. Profile konstrukcyjne, deski HD i deski FBD300 Lokalizacja: Chemnitz, Niemcy
Nowy most w Chemnitz o długości 73 metrów jest jednym z największych mostów z włókna szklanego w Niemczech. Została on zaprojektowany tak, aby wytrzymać powodzie przez następne 100 lat - i praktycznie nie wymaga konserwacji.
Powodzie są powszechnym zjawiskiem w Europie Środkowej z powodu występowania w tym regionie wielu dużych rzek. Niemieckie miasto Chemnitz, leżące w pobliżu granicy z Czechami, doświadczyło w czerwcu 2013 r. dużej powodzi, przez co w dzielnicy Einsiedel całkowitemu zniszczeniu uległ most. Sytuacja ta nie powtórzy się jednak w przypadku nowego mostu, który teoretycznie został zaprojektowany tak, aby wytrzymać powodzie przez następne 100 lat. W tym projekcie chodziło o stworzenie lekkiej i elastycznej konstrukcji, która byłaby zoptymalizowana pod względem zużycia energii i zasobów.
- Techniczne zapotrzebowanie na lekkie konstrukcje polega na projektowaniu i produkcji systemów, które charakteryzują się mniejszą masą i wyższą jakością użytkowania - powiedział Thomas Müller, inżynier miasta Chemnitz.
Znacznie lżejszy produkt końcowy oznacza mniejsze zapotrzebowanie na tak zwane produkty uboczne, takie jak fundamenty. Oznacza on również brak konieczności stosowania specjalistycznych maszyn podczas procesu montażu.

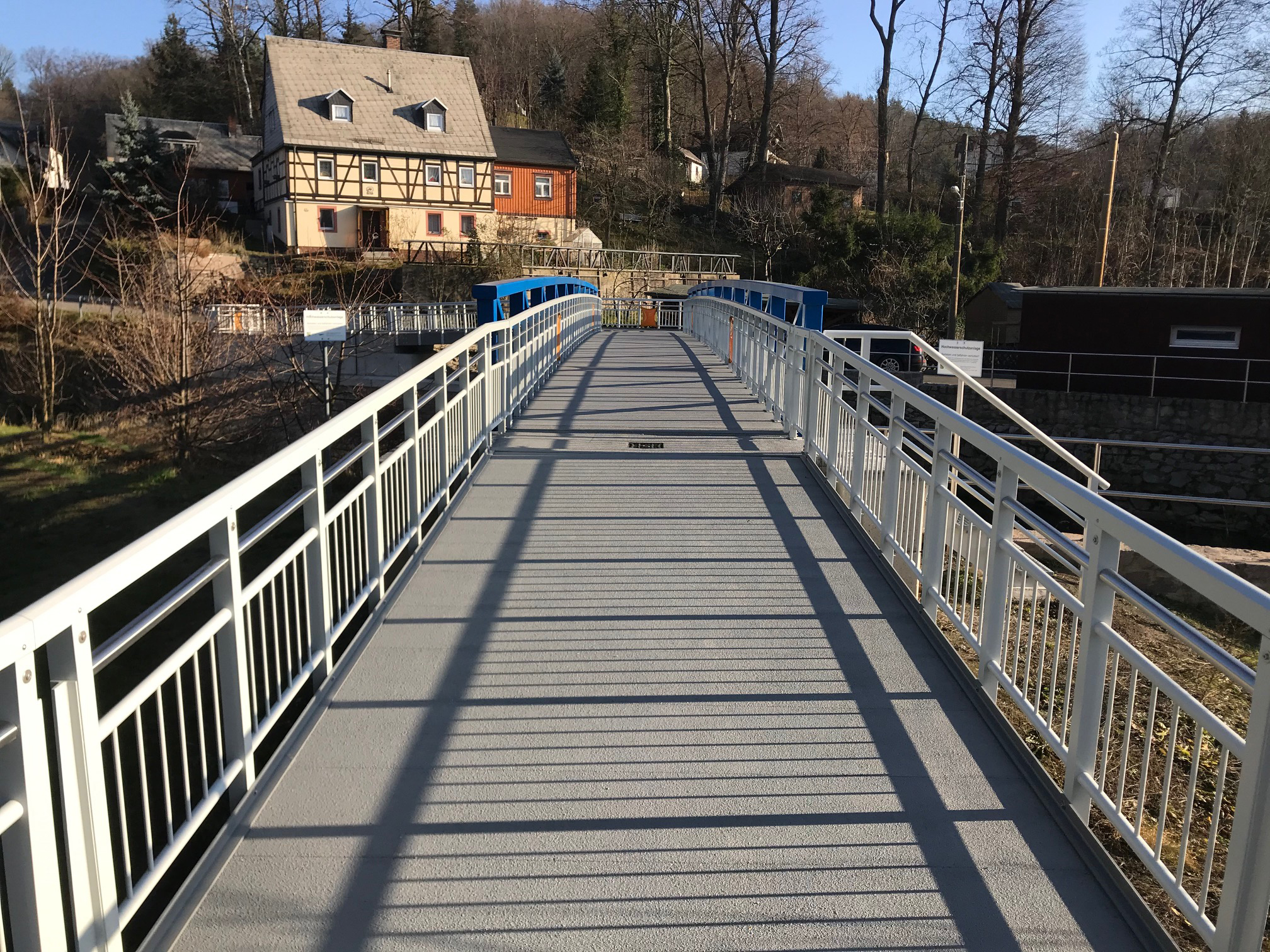

Most ma 73 metry długości i obejmuje rampę, która zapewnia wolny od przeszkód przejazd przez rzekę Zwönitz. Most został zbudowany przy użyciu efektywnych materiałów: profile z włókna szklanego (GRP) są odporne na korozję, a tym samym na działanie czynników atmosferycznych, słonej wody i promieniowania UV. Dzięki zastosowaniu tych trwałych profili z GRP wymagana jest jedynie minimalna konserwacja mostu, a przez cały okres jego użytkowania nie będzie konieczna kosztowna wymiana.
- Z punktu widzenia cyklu życia, GRP jest atrakcyjnym wyborem, ze względu na jego dużą wytrzymałość i trwałość. Nasz pierwszy most ma ponad 20 lat, a badania wykazały, że przez cały ten okres jego właściwości mechaniczne nie uległy zmianie. Mimo, że most ten znajduje się blisko wybrzeża, jedyne wymagane do tej pory prace konserwacje polegały na usunięciu graffiti - powiedział Christian Scholze, Kierownik ds. Rozwiązań Technicznych w Fiberline.
Przeczytaj całą historię Fiberline-bro - pierwszego mostu Fiberline w Danii.

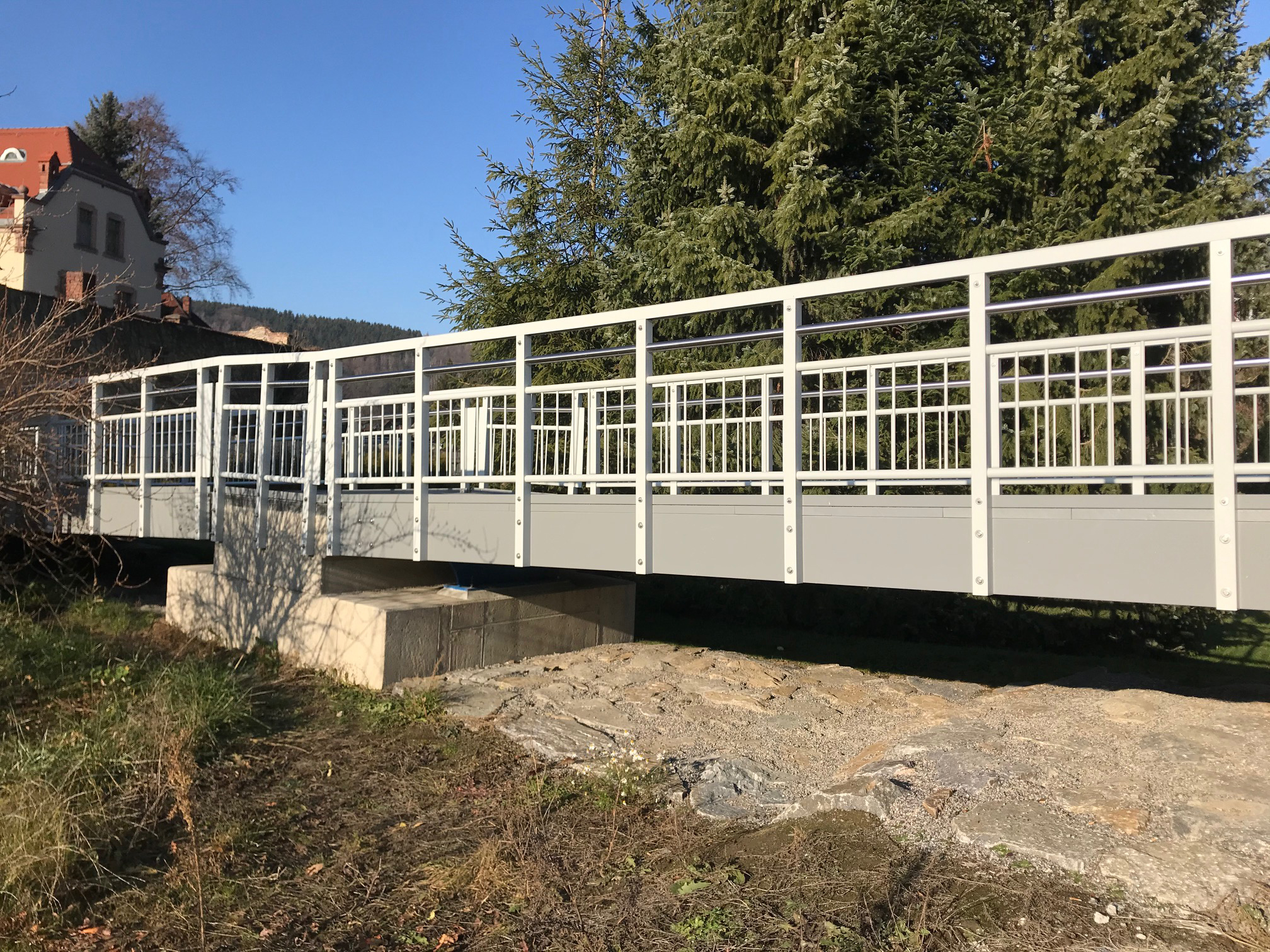

Most składa się z czterech ramp wykonanych z GRP, z których każda jest zbudowana z profili konstrukcyjnych Fiberline i desek HD. Użyto również desek FBD300, które zostały przyklejone do konstrukcji stalowej na całej szerokości mostu w najszerszym miejscu rzeki. Dzięki uznanym certyfikatom i niezmiennie wysokiej jakości, zastosowanie produktów Fiberline ułatwiło uzyskanie dopuszczenia projektu mostu.
- Wszystkie profile konstrukcyjne i deski HD firmy Fiberline posiadają dopuszczenie DiBT (niemieckie pozwolenie budowlane), co oznacza, że w indywidualnych przypadkach nie ma konieczności uzyskiwania dopuszczenia. Co do zasady, dopuszczenie było konieczne tylko dla desek FBD 300, które zostały użyte do pokrycia głównego mostu. Ale również w tym przypadku firma Fiberline przekazała nam pełną dokumentację, która ułatwiła dopuszczenie- powiedziała Franziska Pfalz z firmy FIBER-TECH, podwykonawcy uczestniczącego w realizacji projektu.
Firma Fiberline jest jednym z niewielu przedsiębiorstw, które posiadają znak CE dla profili konstrukcyjnych z GRP. Ułatwia to uzyskanie zgody na realizację projektów budowlanych w całej UE.
Oprócz niezbędnych i uznanych certyfikatów, istotne dla realizacji projektu było również doradztwo w zakresie budowy. Praca z GRP - który dla wielu jest jeszcze nowym i nieznanym materiałem - wymaga innego podejścia w zakresie zarówno konstrukcji, jak i obróbki.
- Mieliśmy szczęście współpracować z Uniwersytetem w Chemnitz oraz z dwoma najbardziej znanymi przedsiębiorstwami w dziedzinie konstrukcji z włókna szklanego, a mianowicie Fiberline A/S i Fiber-Tech Construction GmbH - powiedział Thomas Müller z Urzędu Miasta Chemnitz.

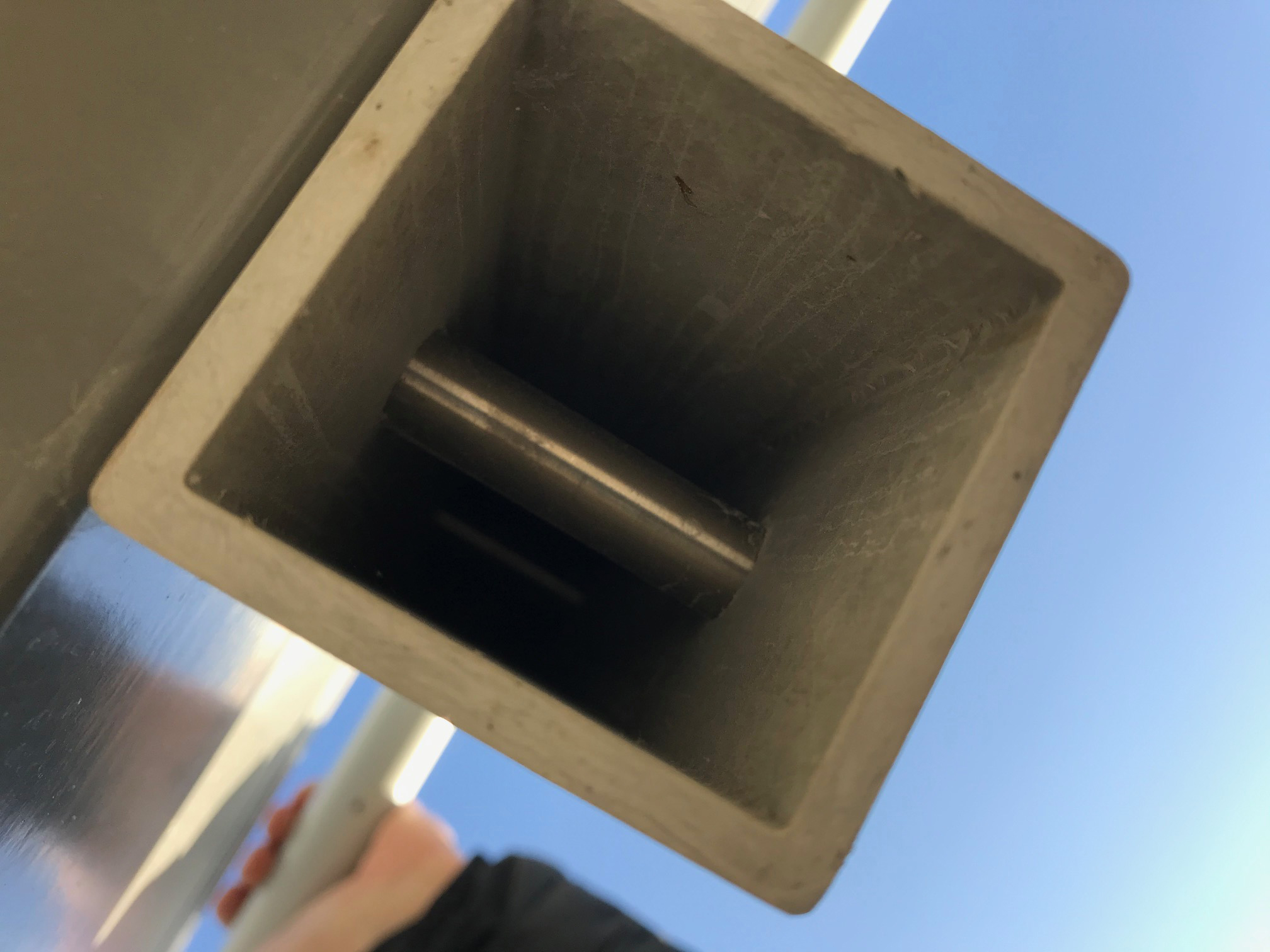

W dwóch halach produkcyjnych w Chemnitz, firma FIBER-TECH wykonała obróbkę na maszynach CNC, powlekanie, wstępny montaż, a następnie montaż produkowanych metodą pultruzji profili GRP firmy Fiberline o długości do 12 metrów.
Nowy most, który łączy dolną część nabrzeża z położoną na znacznej wysokości ulicą, daje turystom, miłośnikom designu i szerszej społeczności możliwość podziwiania rzeki, której piękno podkreślają różne występujące tam konstrukcje, a sam most stanowi nowoczesną konstrukcję harmonizującą z naturalnym otoczeniem.

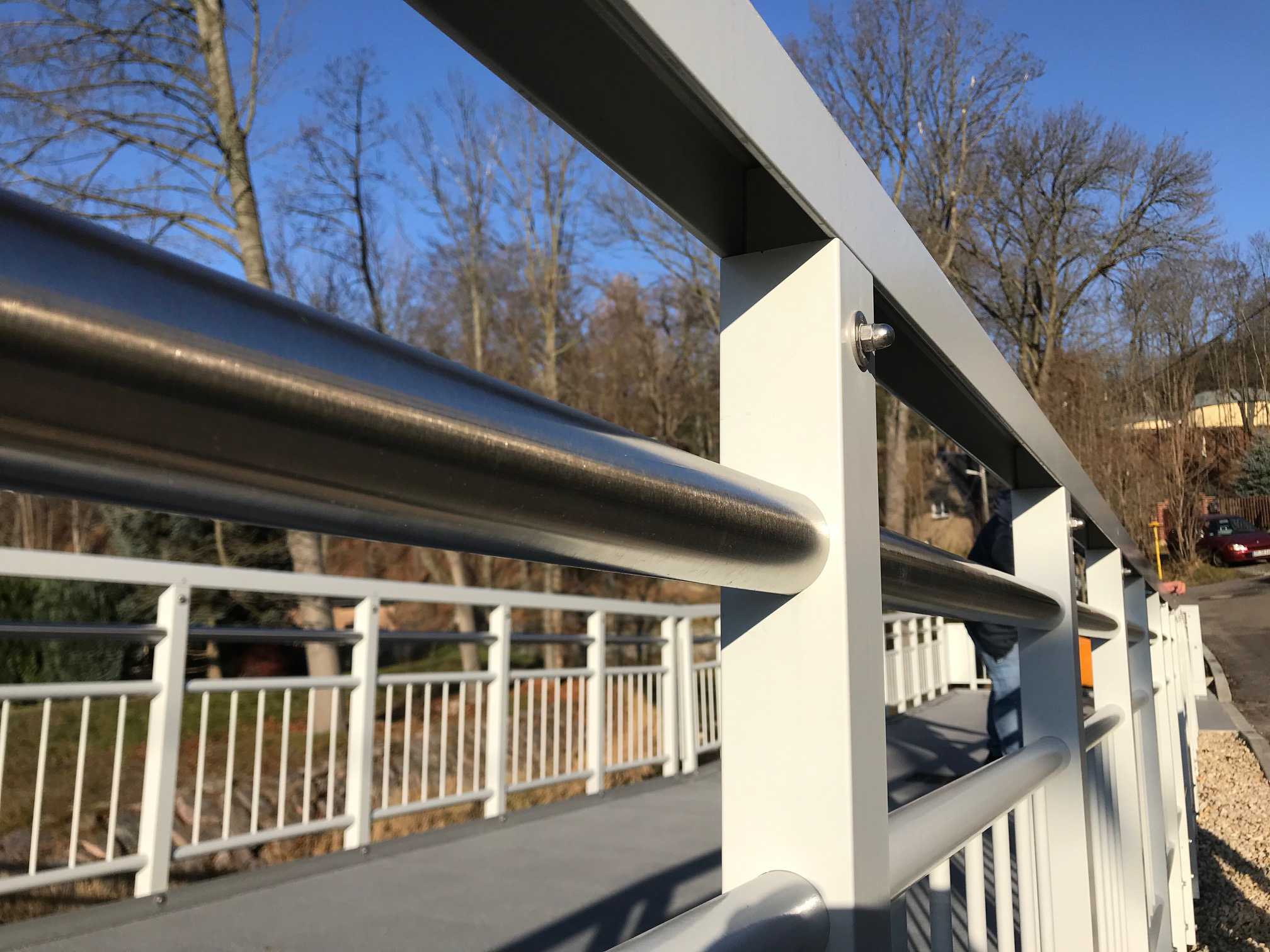

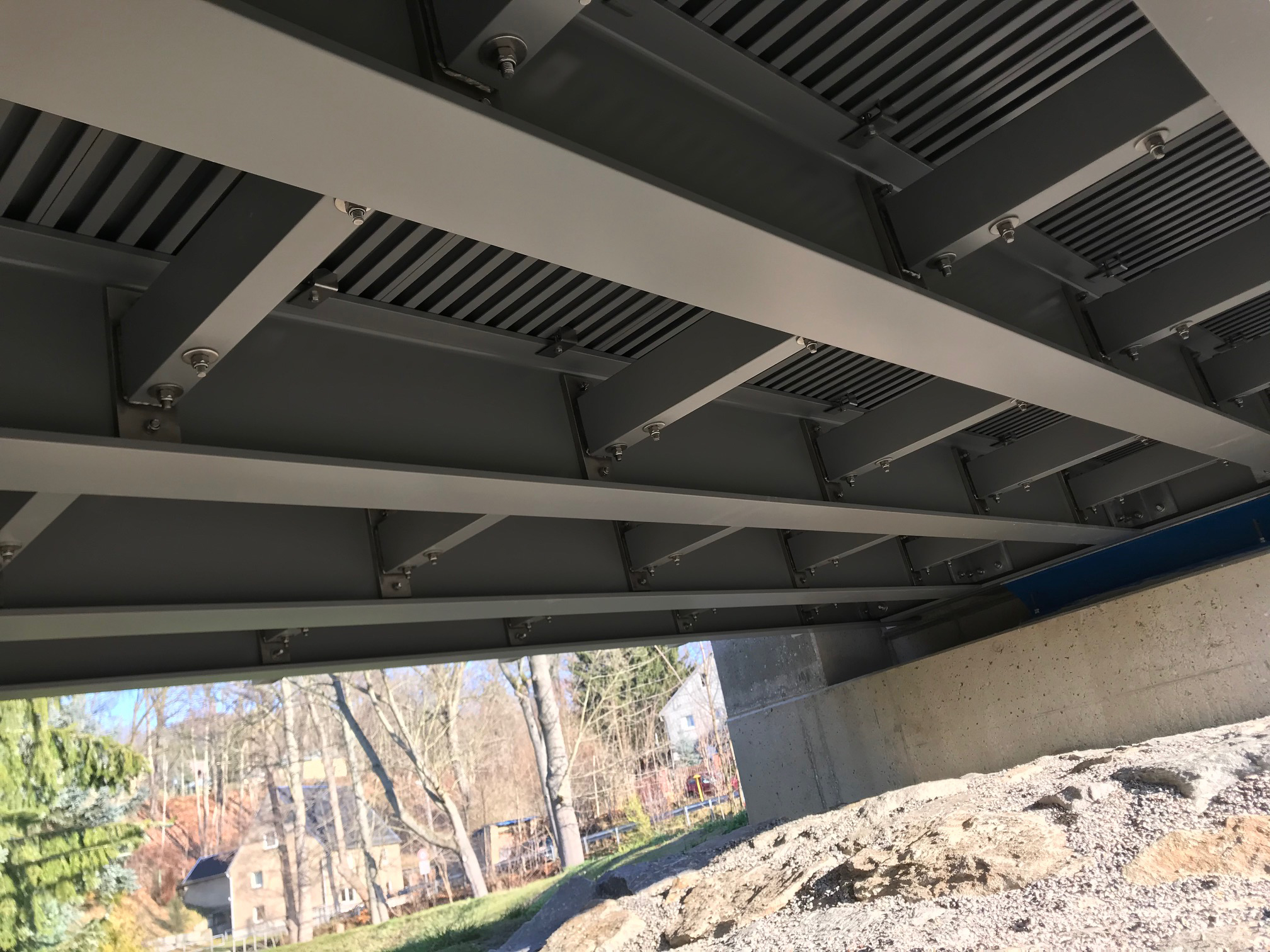

- Konstrukcja składa się z krat pomostowych z GRP, stalowych belek, pokładu mostu z GRP i poręczy z GRP z 6 podświetlanymi rurami. Dzięki temu obiektowi miasto Chemnitz zyskało bardzo wyróżniający się most o niepowtarzalnym i indywidualnym projekcie - powiedziała Franziska Pfalz z firmy FIBER-TECH, podwykonawcy uczestniczącego w realizacji projektu.

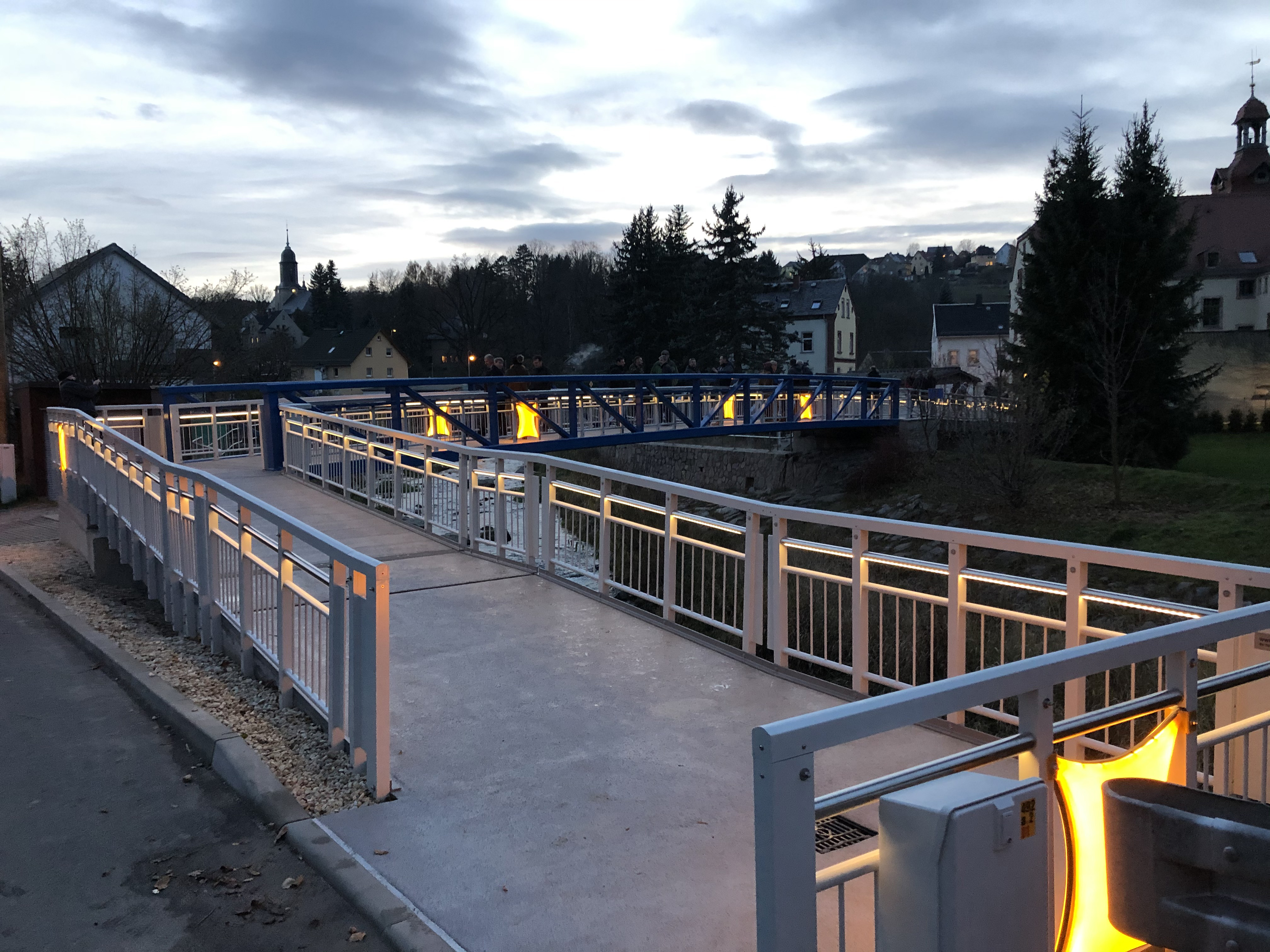

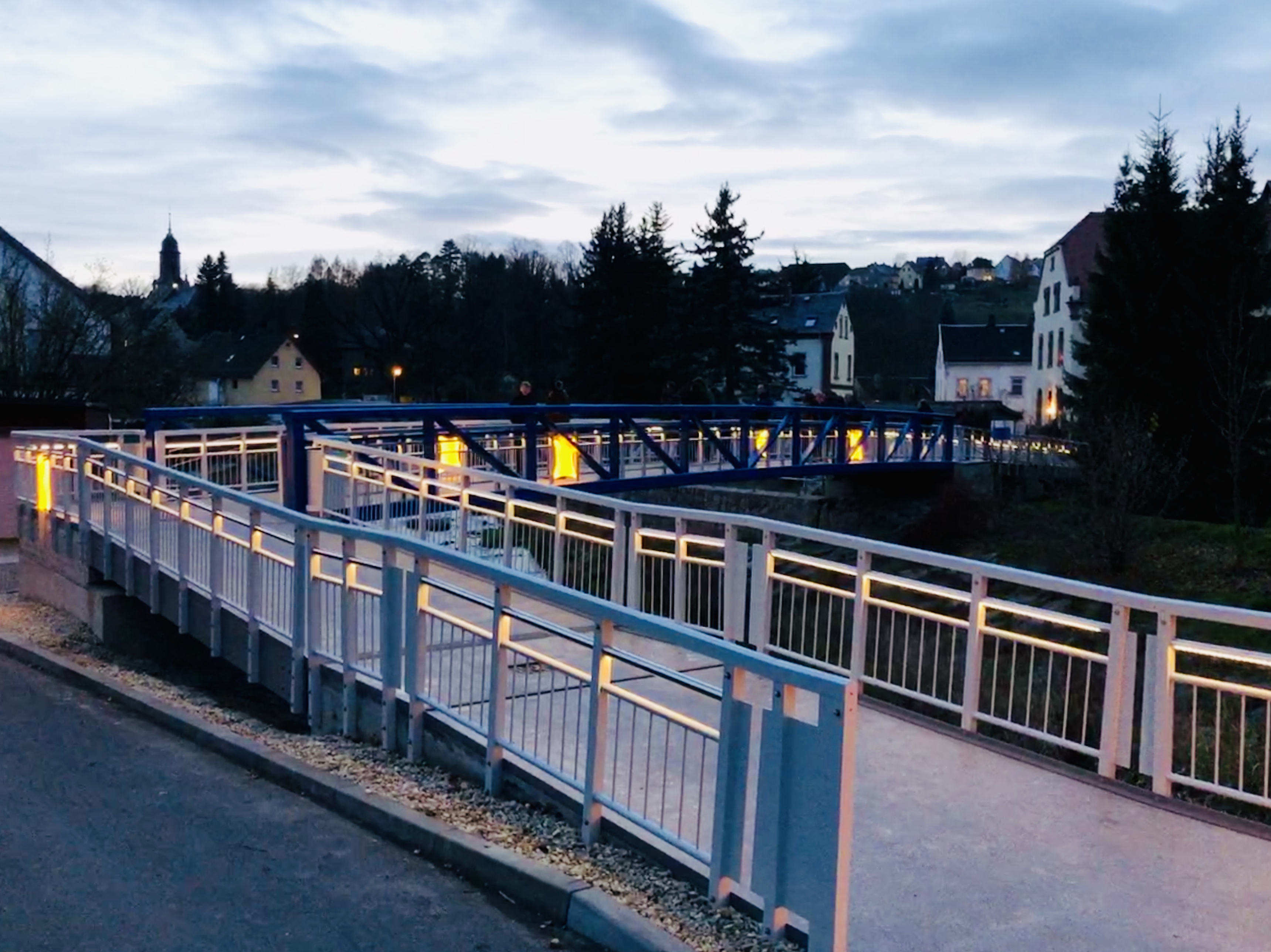

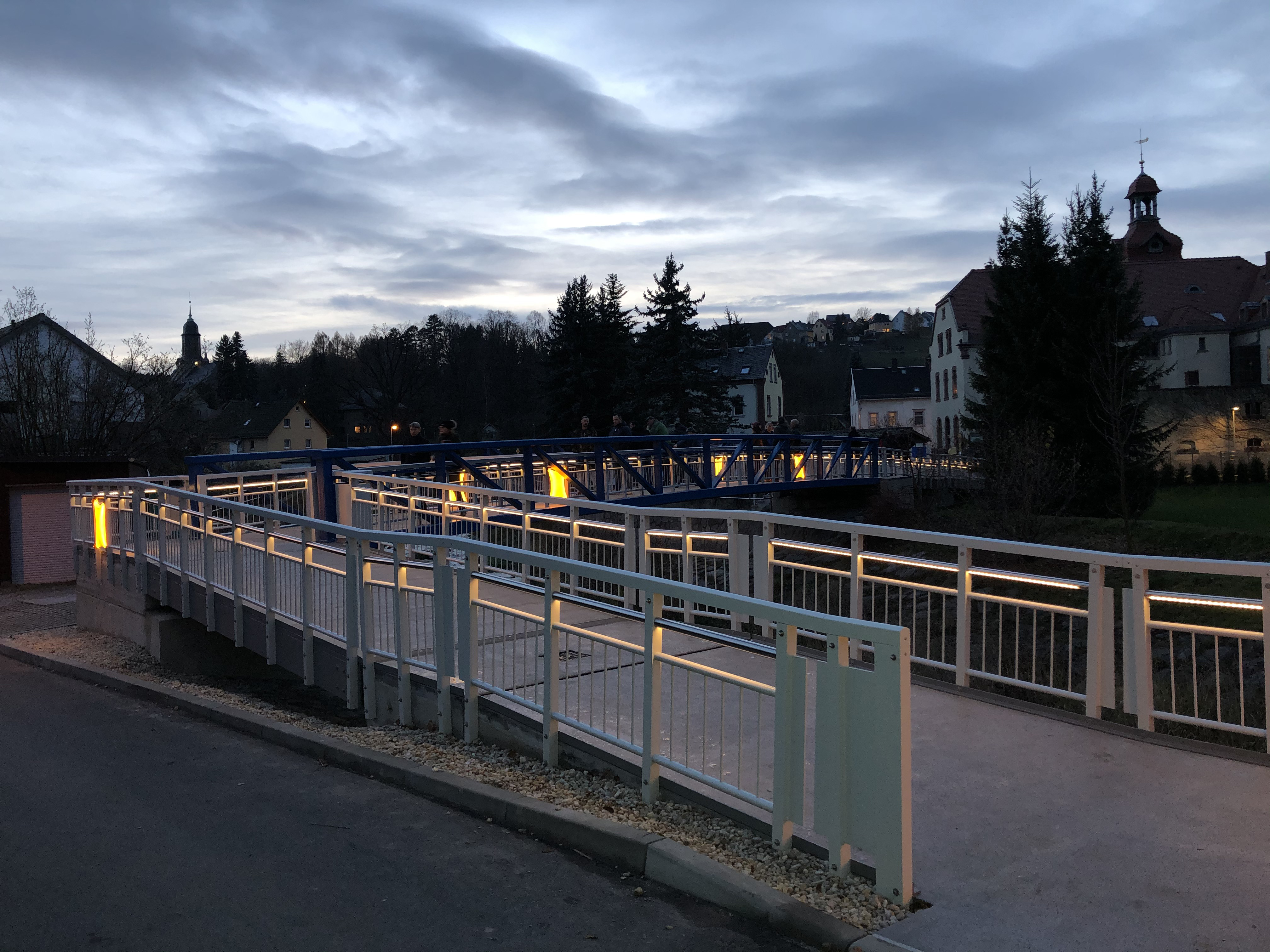

Most stanowi element zabezpieczenia przeciwpowodziowego i został oddany do użytku zgodnie z planem w listopadzie 2019 r. Jego budowa rozpoczęła się we wrześniu 2018 roku i już po 13 miesiącach most był gotowy i kompletny, z balustradami, łącznikami, nowoczesnym oświetleniem LED i publicznymi drogami dojazdowymi. Było to wynikiem ścisłej współpracy z władzami miasta i inżynierami oraz szybkiego procesu produkcji i montażu, realizowanego przez firmy Fiberline i FIBER-TECH.
Łączne koszty, w tym koszty demontażu uszkodzonego mostu, wszystkich prac przyłączeniowych, planowania, kontroli i budowy, wyniosły prawie dwa miliony euro.
Oficjalny raport z tego projektu można znaleźć tutaj
