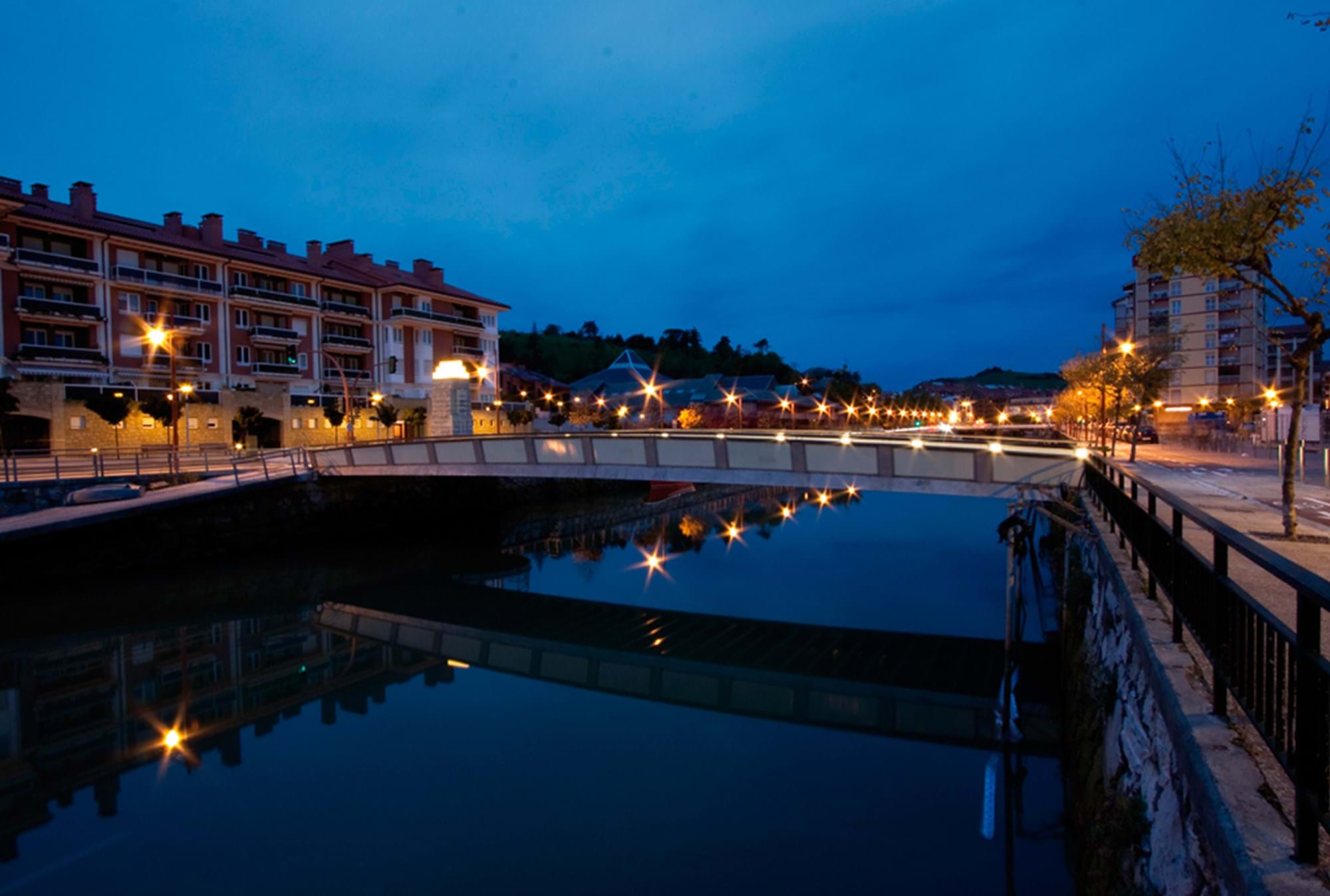

bild von gfk brücke

BRÜCKENVERKLEIDUNG

WETTERFESTEN SCHUTZ

Profile und Planken von Fiberline können zur Verkleidung bestehender oder neu gebauter Brücken verwendet werden.

Verkleidungen mit Verbundwerkstoffen gewährleisten einen wetterfesten Schutz, der die Struktur darunter vor Wind- und Wettereinflüssen schützt.

In erster Linie werden die Planke MD und die Planke HD als Verkleidung verwendet. Die Planken werden auf die korrekte Länge zugeschnitten, können aber bei Bedarf für das Projekt auch in der Breite angepasst werden. Außerdem sind alle Planken mit einem Lack versehen, der es ihnen ermöglicht, hoher UV-Strahlung standzuhalten.




 Brauchen Sie Hilfe?  Brauchen Sie Hilfe?  Brauchen Sie Hilfe?
Brauchen Sie Hilfe?

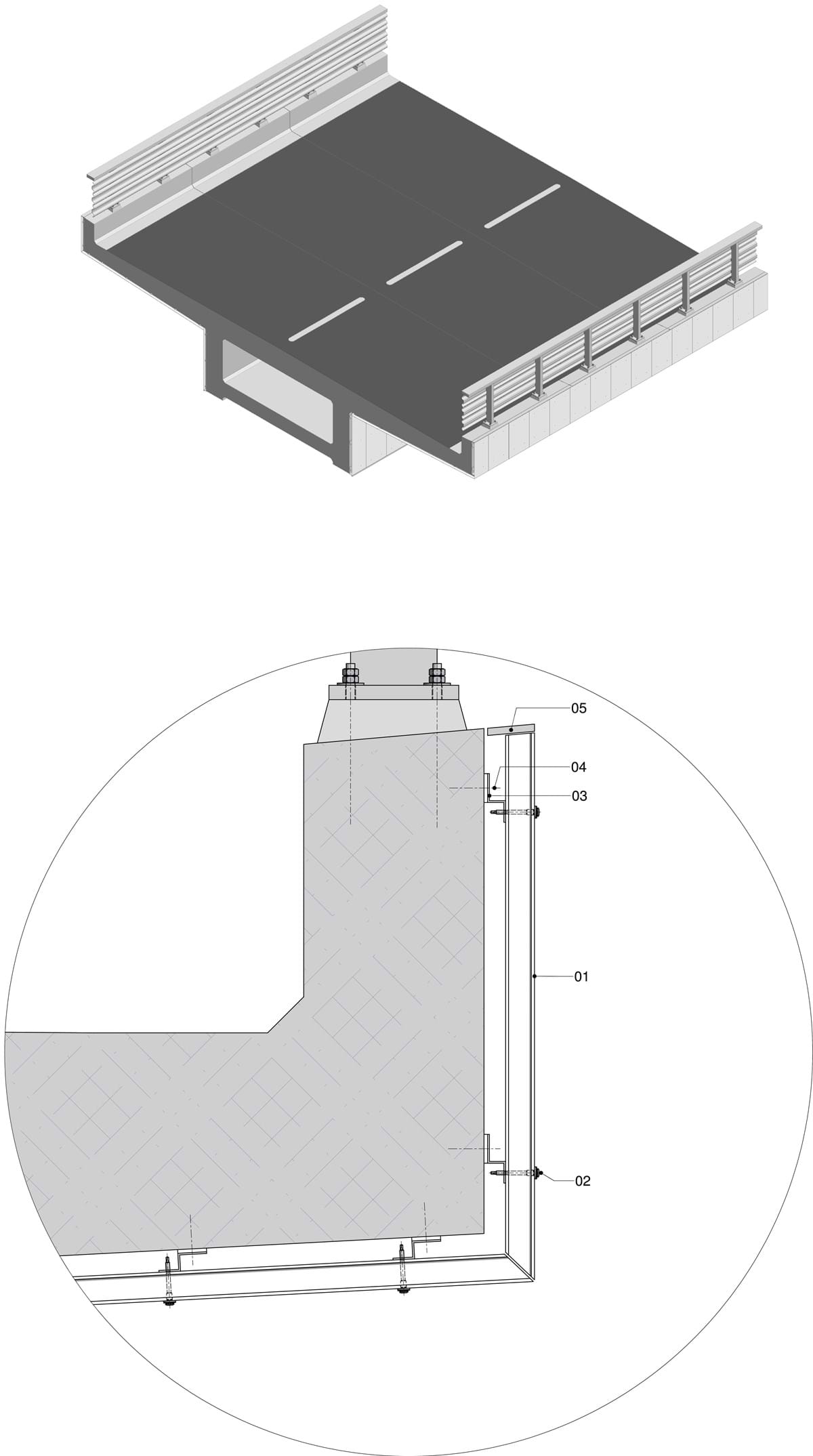

Illustration

Unsere Planken können zur Verkleidung von Stahl- und Betonbrücken verwendet werden. Die GFK-Verkleidung dient zum Schutz des Brückenbauwerks vor Witterungseinflüssen, aber auch aus architektonischen Gründen. Die Planken können in allen RAL-Farben lackiert werden.

1. MD-Planke, Art. Nr. 122090
2. SFS- oder EJOT-Schraube
3. Z-Bügel zur Befestigung an vorhandener Brücke
4. Ankerschraube
5. Abschlussprofil



Merkblatt für Planken

Download Merkblatt

Fiberline Medium Duty Plank
Fiberline Medium Duty Plank wurde mit einem hervorragenden Preis-Leistungs-Verhältnis für Industrieanwendungen entwickelt. Die Planke wiegt nur 6,58 kg/m und ist somit vor Ort leicht zu handhaben und zu montieren. Wie andere Produkte von Fiberline besteht die Planke MD aus GFK. Dieses Material hat bemerkenswerte Eigenschaften wie eine lange, nachgewiesene Lebensdauer sowie eine hohe Korrosionsbeständigkeit und Festigkeit. Fiberline Plank MD ist auch mit einer Rutschfestigkeit ab Werk erhältlich.

Fiberline Heavy Duty Plank
Die starke Fiberline-Hochleistungsplanke ist für Anwendungen geeignet, bei denen nach EC 1 für Fuß- und Radwegbrücken die Lastanforderungen 5 kN/m² und eine Punktlast von 5 kN gefordert ist. Planke HD ist korrosionsfrei und hat eine lange Lebensdauer, selbst unter anspruchsvollen und korrosiven Bedingungen, z.B. für Schwimmbäder, Industrie- und Kühltürme sowie Offshore Anwendungen. Weitere Vorteile sind hohe Festigkeit, geringes Gewicht und elektrische Isolierung. Planke HD ist auch mit einer Rutschfestigkeit ab Werk erhältlich.

Fiberline Ultra Duty Plank
Die Ultra Duty Plank ist unser stärkstes Brückendeck, welcher nach Lastannahmen des EC 1 für Fußgänger- und Fahrradbrücken mit 5 kN/m² und eine Punktlast von 10 kN sowie ein Fahrzeug mit 12 to ausgelegt ist. Die UD-Brückendeck reduziert das Gewicht der Struktur und ist am Installationsort leicht zu bearbeiten. Es ist auch korrosionsbeständig gegen eine Reihe von Chemikalien und Salzwasser. Als Deckschicht kann z.B. ein Dünnbettbelag nach ZTV-Ing, Asphalt, PMMA / Polyurethan oder Epoxidharzbeschichtung verwendet werden.

Verwandte Fälle

Vorteile kombinieren

CE-Kennzeichnung

Unsere Produkte verfügen über eine Reihe internationaler und begehrter Zertifizierungen, unter anderem im Bau-, Offshore- und Eisenbahnsektor. Dies ist Ihre Garantie für gleichbleibend hohe Qualität bei jedem Kauf bei uns und bei der Verwendung unserer Produkte.

Geringes Gewicht

Die GFK-Profile von Fibreline haben ein geringes Gewicht. Dies erleichtert die Arbeit mit ihnen und bedeutet, dass große Gewichtseinsparungen an der fertigen Struktur erzielt werden können.

Hohe Festigkeit

Fiberline-Gebäudeprofile bieten die gleiche Festigkeit wie Stahl, die Dichte beträgt jedoch nur ein Viertel. Im Vergleich zu Aluminium können auch Gewichtseinsparungen erzielt werden, da die Dichte um 30% geringer ist.

Korrosionsbeständig

Unsere Glasfaserprofile sind beständig gegen Umwelteinflüsse und Flüssigkeiten. Dies macht sie ideal für Kläranlagen, Schwimmbäder, Kühltürme und Bauwerke, bei denen Korrosionsgefahr besteht.

Chemikalienbeständigkeit

Unsere Glasfaserprofile sind beständig gegen aggressive Chemikalien und Flüssigkeiten. Dies macht sie ideal für Kläranlagen, Schwimmbäder, Kühltürme und Bauwerke, bei denen Korrosionsgefahr besteht.

Elektrisch isolierend

Die GFK-Profile von Fiberline bieten elektrische Isolierung und minimieren die Komplexität der Erdung. Dies macht unsere Profile zu einer zukunftssicheren Wahl, bei der die Kosten für Installation und zukünftige Inspektionen erheblich gesenkt werden können.

Leicht zu verarbeiten

GFK-Profile sind genauso einfach und schnell zu bearbeiten wie Holz. Dies bedeutet, dass Lösungen, die unsere Profile enthalten, einfach vor Ort installiert oder an vorhandene Komponenten wie Rohrleitungssysteme usw. angepasst werden können.

Thermisch isolierend

Die Glasfaserprofile von Fiberline weisen einen deutlich geringeren Wärmeverteilungsgradienten als Stahl und Aluminium auf und ermöglichen so energieeffiziente Endprodukte.

Minimaler Wartungsaufwand

Unsere GFK-Profile zeichnen sich durch unübertroffene Haltbarkeit und lange Lebensdauer auch unter anspruchsvollen Bedingungen aus.

Nachhaltigigkeit

Die Glasfaserprofile von Fiberline werden nach einem energieoptimierten Verfahren hergestellt, das die Umwelt berücksichtigt.
