HYBRIDBROAR

KOMBINERAR MATERIALENS EGENSKAPER

Hybridbroar är broar där de bärande bjälkarna och täckningen består av två olika material. En understruktur av stålbjälkar och täckning av fiberglas är den vanligaste kombinationen. Det är även möjligt att ha bjälkar i armerad betong, aluminium eller trä.

Hybridbroar kombinerar materialens egenskaper på bästa sätt. En stålstruktur kan till exempel bidra till ökad längd medan en glasfiber-täckning har en låg vikt och skyddar stålet mot korrosion, eftersom det är vattentätt.




Illustration

Hybridbrobro med huvudbalkar från IPE-stålprofiler. Ritningar visas HD Plank med halkfri yta. Räcken är också tillverkade av Fiberline strukturprofiler.

1. Räcken
2. IPE-balkar
3. Stålbultar för att fästa räcken
4. Vinkelfästen av stål för att fästa räcken på stålbalkar
5. Bultar för att fästa vinkelfästet
6. HD-planka med halkfri yta
7. Tvärbalkar av stål, som ska placeras enligt lasttabell eller beräkning
8. Coupling Clip, artikel nr. 149104
8a Alternativt kan en M8-bult med brickor användas
9. HD-Clip, artikelnummer 149100 för montering av plankor i underkonstruktionen
9a HD-Clamp, artikelnr 149102 klämmer plankor till underkonstruktion
9b Clip-design för maximal klämeffekt

Faktablad för plankor

Ladda ner datablad

Fiberline Medium Duty Planka
Fiberlines planka MD (Medium Duty) är designad för att säkra ett utmärkt förhållande mellan pris och prestanda. Plankans vikt är endast 6,58 kg/m, vilket gör den lätt att hantera på plats. Plankor MD är, som andra produkter från Fiberline, tillverkade av glasfiber som har unika egenskaper, såsom lång, bevisad livslängd samt hög korrosionsbeständighet och styrka. Plankor MD kan även fås med halksäker yta.

Fiberline Heavy Duty Planka
Den kraftiga plankan HD (Heavy Duty) är lämplig för applikationer där belastningskraven är 5 kN/m2 och med punktbelastningar på 10 kN, t.ex. som däck till cykelvägar och gångbroar. Plankorna HD är korrosionsfria och har en lång livslängd även under krävande och korrosiva förhållanden, t.ex. i simbassänger, industri och kyltorn samt offshore. Andra fördelar inkluderar hög styrka, låg vikt och elektrisk isolering. Plankor HD kan även fås med halksäker yta.

Fiberline Ultra Duty Planka
Ultra Duty Plank är vår starkaste brotäckning och den är designad enligt de strängaste belastningskraven för gång- och cykelbroar. UD-plankan möjliggör viktbesparingar och enkel bearbetning på installationsplatsen eftersom den är korrosionsbeständig mot bl.a. en mängd kemikalier och saltvatten. Som slityta kan man använda asfalt eller PMMA/Epoxy som beströs med sand eller grus.

How to video

Det mest fördelaktiga sättet att montera ett FRP-däck på en underkonstruktion är lim, men mekaniska anslutningar är också möjliga. Se vår detaljerade instruktionsvideo om limning av UD Plank på en stålkonstruktion här.

Lägg en bro i din korg

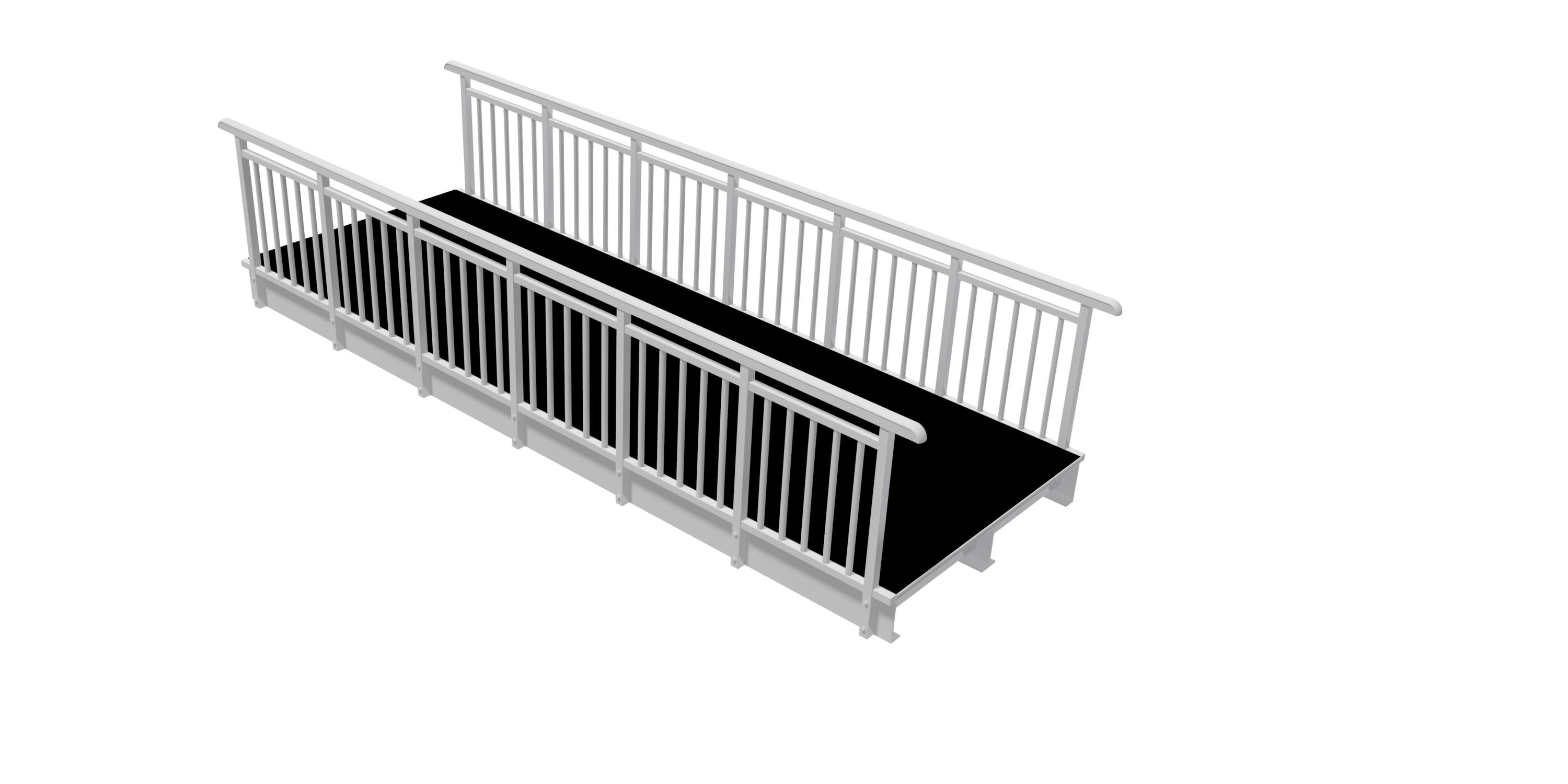

Vi erbjuder en full 6x2 meter lång FRP-brygglösning på vår webbplats. Förborrad och skuren i storlek. Redo för dig att montera.

Våra produkter

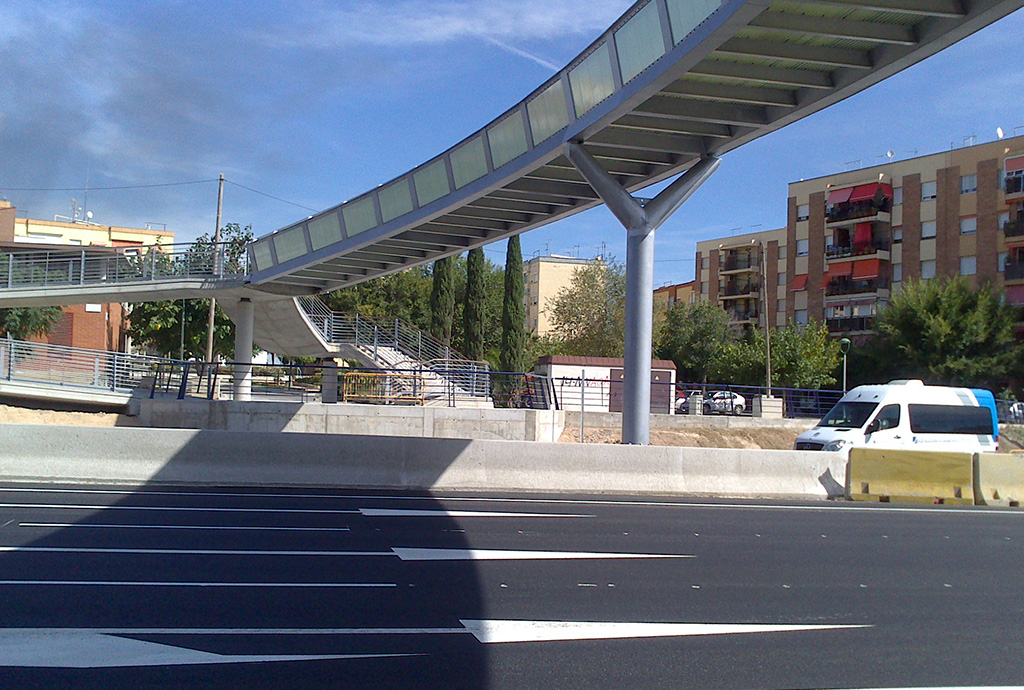

Relaterade cases

Kombinera fördelar

CE-märkning

Våra produkter har en rad internationella och efterfrågade certifieringar, bl.a. inom bygg, offshore och spårvägar. Det är din trygghet för hög, enhetlig kvalitet varje gång du handlar med oss och använder våra produkter.

Låg vikt

Fiberlines glasfiberprofiler har en låg vikt. Det ger enklare hantering av profilerna och möjlighet att uppnå stora viktbesparingar på den slutgiltiga konstruktionen.

Hög styrka

Med Fiberlines glasfiberprofiler får du samma höga styrka som med stål – men bara ¼ av densiteten. Jämfört med aluminium är det också möjligt med viktreducering eftersom densiteten med glasfiber är 30 % lägre.

Korrosionsfria

Våra Korrosionsfria profiler är motståndskraftiga mot påverkan från bl.a. väder och vind, aggressiva vätskor och alkalier i samband med betong. Det gör dem lämpliga för användning i t.ex. industri, bygg och offshore.

Kemisk beständighet

Våra glasfiberprofiler är beständiga mot aggressiva kemikalier, vätskor och alkalier. Det gör dem lämpade för reningsverk, simhallar, kyltorn och byggen där det är stor risk för korrosion.

Elektriskt isolerande

Fiberlines glasfiberprofiler är elektriskt isolerande och minimerar komplexiteten vid jordning, t.ex. längs med järnvägar. Det gör profilerna till ett framtidssäkert val där utgifter för både anläggning och framtida underhåll kan reduceras betydligt.

Enkel bearbetning

Glasfiberprofiler kan bearbetas lika snabbt och enkelt som hårt trä. Det innebär att lösningar med våra profiler enkelt kan installeras på plats eller anpassas till t.ex. existerande rördragningar.

Termiskt isolerande

Fiberlines glasfiberprofiler har en betydligt lägre värmeledningsgrad än stål och aluminium, vilket möjliggör energieffektiva slutprodukter.

Minimalt underhåll

Våra glasfiberprofiler har en enastående hållbarhet och lång livslängd även under krävande förhållanden. Våra glasfiberprofiler varken förvittrar eller ruttnar som trä och stål. Därför har de en lång livslängd med minimalt eller inget underhåll.

Hållbarhet

Fiberlines glasfiberprofiler produceras i en energioptimerad process som tar hänsyn till miljön. Dessutom används väldigt lite resurser till underhåll eftersom materialet är mycket hållbart och har en lång livslängd. När materialet inte ska användas längre kan det återanvändas till bl.a. cementtillverkning.
